Zapata guía deslizante para elevador de artigos diversos THY-GS-L10

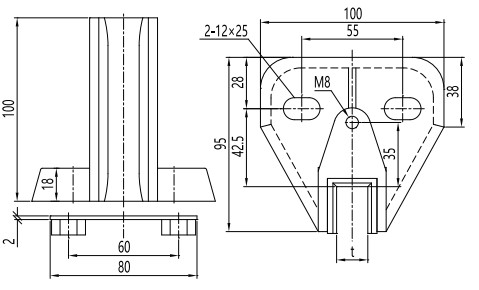

A zapata guía THY-GS-L10 é unha zapata guía de contrapeso para elevador, que tamén se pode usar como elevador de artigos diversos. Hai 4 zapatas guía de contrapeso, dúas zapatas guía superiores e dúas inferiores, que están fixadas no carril e desempeñan un papel na fixación do marco do contrapeso. Hai un forro de zapata (material de nailon de poliuretano) dentro da zapata que está en contacto cos tres lados do carril guía, e hai unha caixa de aceite para lubricar o carril guía. A zapata guía serve para guiar o elevador para que se mova verticalmente. A zapata guía está composta por un asento de zapata e un forro de zapata. A lonxitude do forro da zapata é de 100 mm. Está feita de poliuretano e ten varias cores. Anchura do carril guía a xogo de 5 mm, 10 mm e 16 mm.

Independentemente de se o revestimento da zapata guía deslizante ríxida e a zapata guía deslizante elástica están feitos de ferro ou de casquillo de nailon, a fricción entre o revestimento da zapata e o carril guía segue sendo moi grande durante o funcionamento do ascensor. Esta fricción tamén aumentará a carga na máquina de tracción.

Características: Debido a que a cabeza da zapata guía é fixa, a estrutura é simple e non hai ningún mecanismo de axuste. A medida que aumenta o tempo de funcionamento do ascensor, a separación entre a zapata guía e o carril guía farase cada vez maior, e a cabina tremerá durante o funcionamento ou mesmo sufrirá un impacto. A lubricación debe facerse ben.
