Máquina de tracción sin engrenaxes síncrona de imán permanente THY-TM-K200

O deseño e a produción da máquina de tracción para ascensores sen engrenaxes síncrona de imán permanente THY-TM-K200 cumpren co "GB7588-2003-Código de seguridade para a fabricación e instalación de ascensores", "EN81-1: 1998-Regras de seguridade para a construción e instalación de ascensores", "GB/ As regulacións relevantes en T24478-2009-Máquina de tracción para ascensores. A máquina de tracción está composta por un motor síncrono de imán permanente, unha roda de tracción e un sistema de freado. Usando materiais de imán permanente de alto rendemento e unha estrutura especial do motor, ten as características de baixa velocidade e gran par. A serie K ten unha estrutura de rotor exterior e o sistema de freado é unha estrutura de freado de bloque. A roda de tracción e a roda de freado están conectadas coaxialmente fixamente e instaladas directamente no extremo de extensión do eixe do motor. O freo está equipado cun microinterruptor para controlar a situación de freado. Cando se abre o freo, o contacto normalmente aberto do microinterruptor péchase. É axeitado para ascensores con sala de máquinas e ascensores sen sala de máquinas. A relación de tracción é de 2:1 e 4:1, a carga nominal é 630 KG ~ 1150 KG, a velocidade nominal é de 0,5 ~ 2,5 m/s e o diámetro da polea de tracción pode ser de 400 mm e 450 mm. Cada máquina de tracción pasa unha rigorosa inspección de calidade antes de saír da fábrica para garantir a calidade e o rendemento do produto.

1.Instalación de máquinas de tracción

• Antes de instalar a máquina de tracción, debes asegurarte da resistencia da estrutura e dos alicerces da instalación.

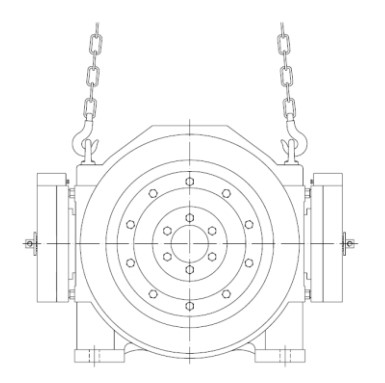

• Ao izar a máquina de tracción, use o anel ou o orificio de izado do corpo da máquina de tracción.

• Ao levantar, asegúrese de facelo verticalmente e o ángulo entre os dous ganchos debe ser inferior a 90°.

• O plano de instalación da máquina de tracción debe estar nivelado e deben existir medidas correspondentes de redución de vibracións.

• O cable de aceiro colgaba e a carga correspondente debía pasar verticalmente polo plano central da polea de tracción.

• Asegúrese de que a superficie do bastidor onde se instala a máquina de tracción sexa plana e que a desviación máxima admisible sexa de 0,1 mm.

• O volante da sala de máquinas está na parte inferior esquerda da parte traseira da unidade principal. Preste atención á interferencia do marco.

• O tamaño dos parafusos para fixar a máquina de tracción está equipado con orificios para o pé e utilízanse parafusos cunha resistencia de 8,8.

•Normalmente, a máquina de tracción está equipada cunha vara antisalto e unha cuberta protectora; reinicie a súa configuración despois de instalar o cable de aceiro.
