Guía de elevación para ascensor

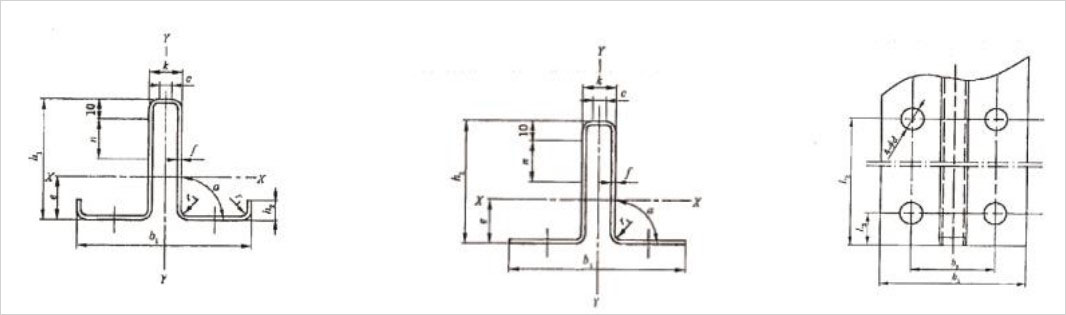

| Modelo | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25,4 | 8,25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15,9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15,9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25,4 | 17,5 | 19 |
| Modelo | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Guía de ascensor mecanizada
2. Guía de ascensor estirada en frío
3. Guía de ascensor personalizada
4. Guía oca do ascensor
5. Eclisas para guías de ascensor estiradas en frío, eclisas para guías de ascensor mecanizadas, eclisas de grosor especial, eclisas de sección en T, clips forxados, abrazaderas deslizantes, clips deslizantes, clips en T.
6. Norma: ISO 7465.
7. Modelo: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Embalaxe: Os nosos carrís guía embalanse en feixes, con cubertas protectoras en ambos extremos, e cada feixe está embalado con láminas de plástico. Tamén podemos embalar segundo as súas necesidades.
9. Podemos fornecer guías de marcas como MARAZZI, etc.
O carril guía do ascensor é unha vía segura para que o ascensor suba e baixe polo pozo do ascensor, garantindo que a cabina e o contrapeso se movan cara arriba e cara abaixo ao longo del. O carril guía conecta a placa e o soporte do carril guía á parede do pozo do ascensor para proporcionar guía á cabina do ascensor e ao contrapeso. A función de soporte da pinza de seguridade ao frear é unha parte importante do sistema do ascensor. O carril guía que se usa habitualmente nos ascensores ten forma de "T". Características como forte rixidez, alta fiabilidade, seguridade e baixo custo. O plano do carril guía debe ser liso, sen superficies irregulares evidentes. Dado que o carril guía é o carril de lanzadera da zapata guía e do mecanismo de seguridade na cabina do ascensor, débese garantir a separación durante a instalación. Ao mesmo tempo, o carril guía ten que asumir a responsabilidade de deter o ascensor cando este teña un accidente de sobrevelocidade, polo que a súa rixidez non se pode ignorar.
As guías de ascensores divídense en: guías sólidas e guías ocas con contrapeso.
O carril guía sólido é un carril guía mecanizado, que se forma mecanizando a superficie guía e conectando as pezas do perfil do carril guía. O seu propósito é proporcionar guía para o funcionamento da cabina do ascensor durante o funcionamento do ascensor. O carril guía sólido pequeno tamén se usa para a guía de contrapeso. Existen moitas especificacións de carril guía sólido segundo a anchura do chan do carril guía, que se poden dividir en T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etc.

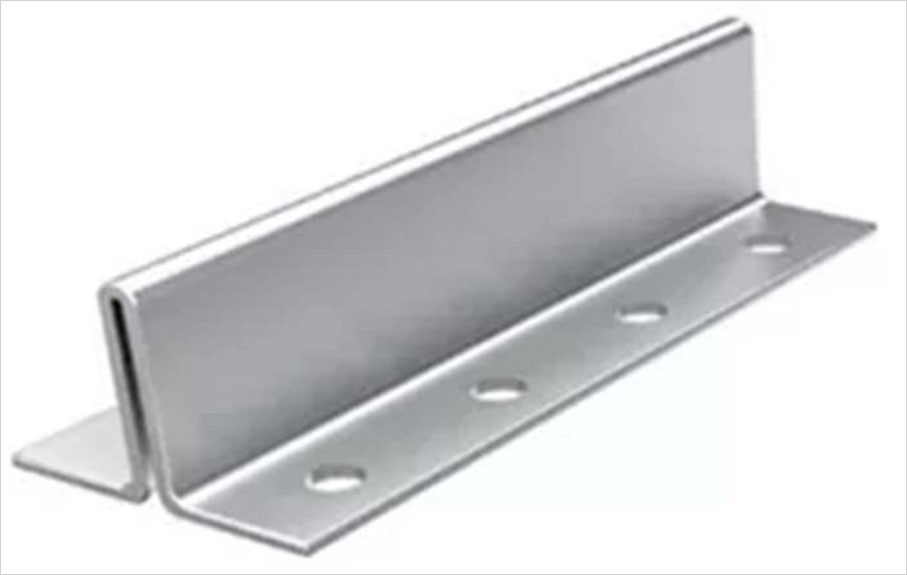

Os carrís guía ocos de contrapeso son carrís guía de rodadura conformados en frío con espesores de 2,75 mm e 3,0 mm. Están conformados en frío a partir de placas enroladas mediante moldes de varias pasadas. Úsanse principalmente para proporcionar guía ao contrapeso durante o funcionamento do ascensor. Os carrís guía ocos pódense dividir en lados rectos e lados con bridas segundo a forma da superficie do extremo do carrís guía, concretamente TK5 e TK5A.
