Detector de porta de ascensor infravermello THY-LC-917

Descrición curta:

A cortina de luz para ascensores é un dispositivo de protección de seguridade para portas de ascensores fabricado segundo o principio da indución fotoeléctrica. É axeitado para todos os ascensores e protexe a seguridade dos pasaxeiros que entran e saen do ascensor. A cortina de luz para ascensores está composta por tres partes: transmisores e receptores de infravermellos instalados a ambos os dous lados da porta da cabina do ascensor e cables flexibles especiais. Para as necesidades de protección ambiental e aforro de enerxía, cada vez máis ascensores omiten a caixa de alimentación.

Envíanos un correo electrónico

Detalle do produto

Etiquetas do produto

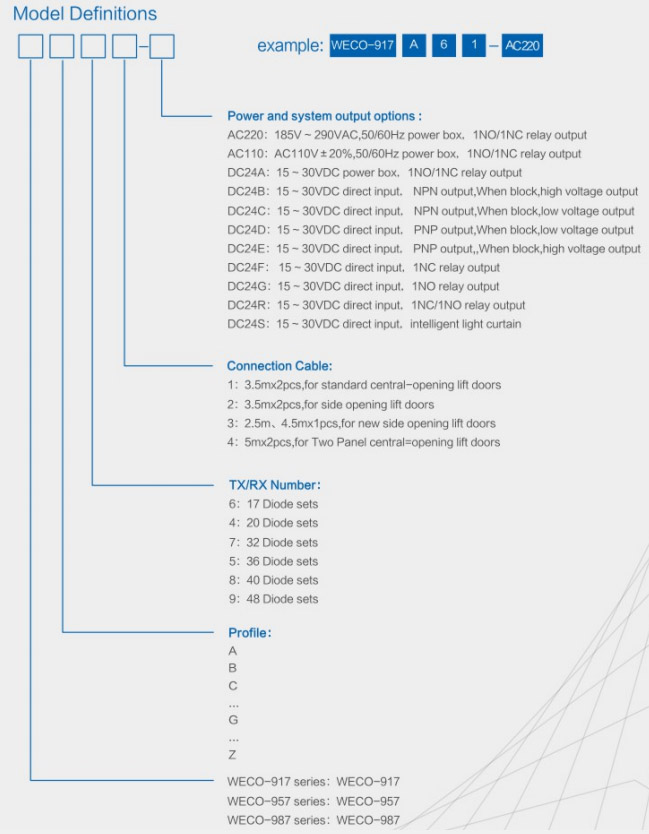

Parámetros do produto

Nome do produto	Cortina de luz para ascensor
Camiño aberto	Abertura lateral ou apertura central
Voltaxe	CA 220 V, CA 110 V, CC 24 V
Número de díodos	17, 32
Número de vigas	94-33 Vigas, 154-94 Vigas

As nosas vantaxes

1. Con función de autocomprobación, saída convencional da caixa de alimentación e saída de autocomprobación

2. Superou as probas TUV de Alemaña e cumpre coas normas internacionais relacionadas

3. Función de dormencia, prolonga a vida útil do produto

4. Adoptar nova tecnoloxía, PCB con forte capacidade de resistencia á corrosión e forte capacidade de adaptación ao campo, estable e fiable

5. Deseño de aspecto fermoso, instalación sinxela, axeitado para a maioría dos ascensores de marca

6. Técnicas e equipos avanzados, técnicas fiables de acolchado superficial SMT

7. Opcional para que os usuarios escollan saída NPN/PNP (saída de transistor) sen caixa de alimentación

A cortina de luz para ascensores é un dispositivo de protección de seguridade para portas de ascensores fabricado segundo o principio da indución fotoeléctrica. É axeitada para todos os ascensores e protexe a seguridade dos pasaxeiros que entran e saen do ascensor. A cortina de luz para ascensores está composta por tres partes: transmisores e receptores de infravermellos instalados a ambos os dous lados da porta da cabina do ascensor e cables flexibles especiais. Polas necesidades de protección ambiental e aforro de enerxía, cada vez máis ascensores omiten a caixa de alimentación. Algunhas marcas de cortinas de luz teñen que usar caixas de alimentación debido á súa escasa inmunidade ás interferencias electromagnéticas. Non obstante, coa popularización do concepto de ascensores ecolóxicos, as cortinas de luz sen caixas de alimentación son unha tendencia. Debido a que o proceso de conversión de 220 V a 24 V está destinado a perder moita enerxía.

A cortina de luz THY-LC-917 está equipada cun tubo emisor de luz LED de dixitalización dinámica controlado por CPU na cortina de luz convencional. O LED bicolor en forma de banda mostra o estado da área de protección da cortina de luz, de xeito que a cortina de luz teña un efecto máis visual sobre a función de protección normal. Máis humano.

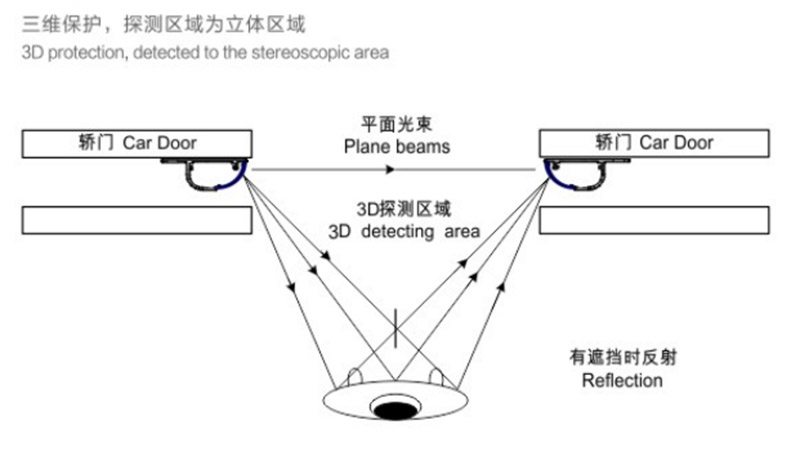

Hai varios tubos emisores de infravermellos no extremo emisor da cortina de luz. Baixo o control da MCU, os tubos emisores e receptores acéndense en secuencia e a luz emitida por un cabezal emisor é recibida por varios cabezales receptores para formar unha exploración multicanle. A través desta exploración continua da área da porta da cabina de arriba a abaixo, fórmase unha densa cortina de luz de protección infravermella. Cando calquera dos raios está bloqueado, dado que a conversión fotoeléctrica non se pode realizar, a cortina de luz xulga que hai unha obstrución e, polo tanto, emite un sinal de interrupción. Este sinal de interrupción pode ser un sinal de conmutación ou un sinal de nivel alto e baixo. Despois de que o sistema de control reciba o sinal da cortina de luz, emite inmediatamente o sinal de apertura da porta e a porta da cabina deixa de pecharse e ábrese en reversa. A porta do ascensor pódese pechar normalmente despois de que os pasaxeiros ou as obstrucións abandonen a área de aviso, para lograr o propósito de protección de seguridade. Evita accidentes de persoas atrapadas nos ascensores.

Hai dúas formas principais de instalar a cortina de luz

1. Instalación móbil de transmisor e receptor

A instalación móbil da cortina de luz refírese á instalación e ao uso do transmisor, receptor ou un dos cales estea fixado na porta do coche e se mova coa porta do coche. En circunstancias normais, o transmisor e o receptor están fixados no bordo pregable da porta do coche.

O método de instalación da porta lateral consiste en fixar a cortina de luz na cabina do ascensor e no bordo pregable da porta da cabina con parafusos.

O método de instalación da porta dividida central é fixar a cortina de luz no bordo pregable da porta da cabina do ascensor con parafusos.

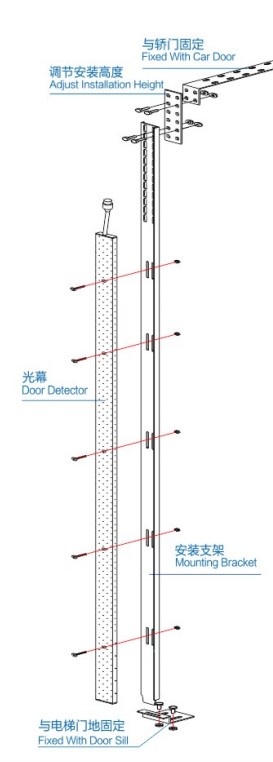

2. Instalación fixa de transmisor e receptor

A instalación fixa da cortina de luz refírese á instalación e ao uso do transmisor e o receptor da cortina de luz fixados ao final do limiar da porta do coche mediante un soporte fixo. O transmisor e o receptor non se poden mover coa porta do coche.
