Operador de porta síncrono de imán permanente con apertura central de 2 follas THY-DO-100A
1. Entrega rápida
2. A transacción é só o comezo, o servizo nunca remata
3. Tipo: Operador de porta THY-DO-100A
4. Podemos fornecer sistemas de operador de portas síncronos e asíncronos de BST, NBSL, OULING, ES, YS, HD e outras marcas.
5. A confianza é felicidade! Nunca fallarei a túa confianza!
1. A máquina de portas adopta unha transmisión por correa síncrona. A correa síncrona está optimizada para a redución de vibracións e ruído. A roda da correa síncrona está feita dun material resistente ao desgaste, que ten un ruído de funcionamento máis baixo e unha vida útil máis longa da correa síncrona.
2. Adopta un convertidor de frecuencia especial para máquinas de portas de ascensores de marcas coñecidas nacionais e internacionais e tecnoloxía de control vectorial de bucle pechado. Co accionamento directo do motor síncrono de imán permanente, hai menos dispositivos de transmisión, un funcionamento máis fiable, menos perdas, máis protección ambiental e aforro de enerxía e maior precisión de control.
3. A navalla da porta adopta unha navalla síncrona e inclúe un peche integrado na porta do coche. Non é necesario instalar un parachoques no dispositivo da porta do piso capa por capa, o que permite realmente a apertura e o peche síncronos da porta do vestíbulo e da porta do coche. Os rodamentos están integrados en cada peza rotatoria e conectados co eixe do pasador. A navalla da porta retrae e libera a navalla de forma flexible, sen fricción por deslizamento, sen desgaste e sen mantemento. O mecanismo de transmisión está amortecido por goma e funciona de forma fiable sen ruído mecánico.
4. O método de instalación da máquina de portas pódese dividir en instalación en viga recta, instalación na parte superior da cabina e instalación na parede dianteira. O método de instalación máis axeitado pódese seleccionar segundo as diferentes estruturas da cabina deseñadas polo cliente. Durante a instalación, a máquina de portas pode realizar un axuste tridimensional, o que é cómodo, sinxelo e razoable. A placa de suspensión da porta está equipada cun gancho de seguridade para evitar impactos e caídas, o que é seguro e fiable.
Soportes de instalación na parte superior do coche
Soporte de instalación reforzado
Tubo de fixación para a instalación na capota do coche (opcional)

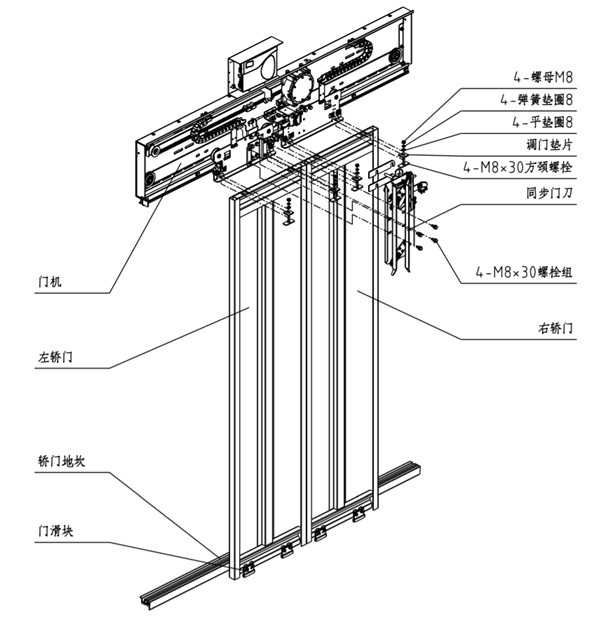

1. Fixe o conector da máquina da porta na ranura en forma de C da capota da cabina e aperte previamente con 4 pezas de fixación; despois fixe a máquina da porta no conector da máquina da porta e aperte previamente con 6 grupos de parafusos de pescozo cadrado M8*20.

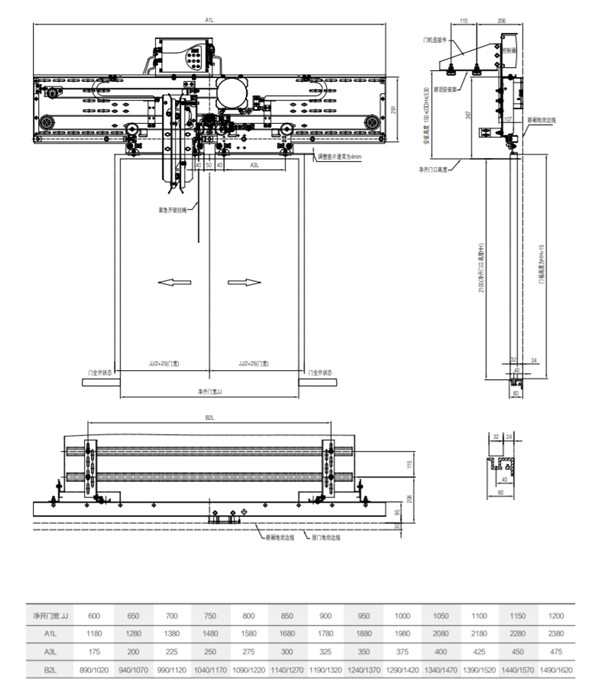

2. Axuste a altura e as dimensións esquerda e dereita da máquina da porta: axuste a distancia entre a superficie superior do carril guía e o marco da porta da cabina a HH+109 mm (HH é a altura da abertura da porta) a través do orificio longo do conector da máquina da porta; axuste a través do orificio longo da máquina da porta. A desviación entre o centro da máquina da porta e o centro da abertura da porta é de ±1 mm (ver imaxe).
3. Axuste a verticalidade da placa inferior da máquina da porta: axuste a verticalidade da placa inferior da máquina da porta a ± 0,5 mm colocando a liña vertical ou tomando o limiar da porta do corredor como referencia. Pode axustar os parafusos de conexión do conector da máquina da porta ou o conector da máquina da porta. Engada calzos á ranura en C para o axuste.
4. Axuste a distancia e o paralelismo entre o carril guía da máquina da porta e o marco da porta: usando o marco da porta de relanzo como referencia, axuste a distancia desde o extremo do carril guía da máquina da porta ata o marco da porta de relanzo a 83, e a distancia entre os dous extremos do carril guía da máquina da porta e o marco da porta de relanzo sexa igual.
5. Despois de revisar os seguintes parámetros principais da instalación da máquina da porta, aperte todos os parafusos da máquina:
• Altura da máquina da porta: a distancia entre a superficie superior do carril guía da máquina da porta e o marco da porta da cabina é de HH+109 mm;
• Centro da máquina da porta: a desviación entre o centro da máquina da porta e o centro de apertura da porta é de ±1 mm;
• A distancia entre o carril guía da porta e o peitoril da porta do corredor: a distancia entre o carril guía da porta e o peitoril da porta do corredor é de 83 mm.
