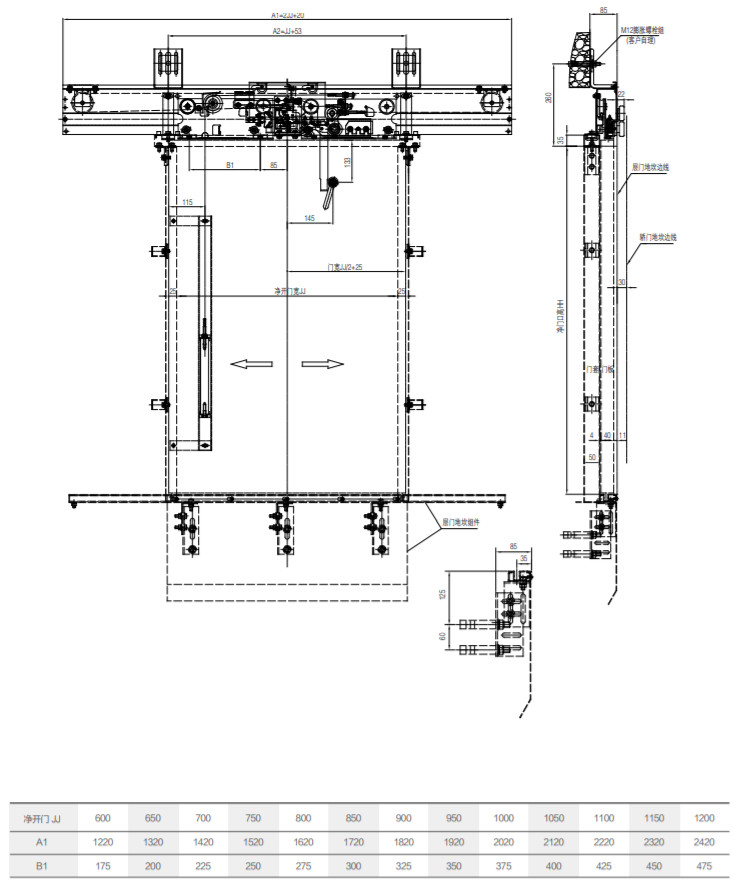

Dispositivo de porta de planta de apertura central de 2 follas THY-LD-B
1. O método de desbloqueo é desbloquear o panel da porta e superar a proba de impacto do péndulo de 45 kg.
2. A porta é forzada a pecharse por un martelo pesado, e o martelo pesado e o tubo guía colócanse no lado interior da porta de aterraxe.
3. A fechadura da porta superou a proba do Centro Nacional de Inspección de Ascensores e obtivo a certificación CE e CU-TR.
4. Tensión aplicable da fechadura da porta: ≤ 230 V CA, ≤ 110 V CC.
1. Instalación do peitoril e da cuberta da porta
1.1. Determinar a posición de entrada e saída do limiar segundo o tamaño do oco do ascensor; axustar o centro do limiar para que sexa o mesmo que o centro da entrada e saída e marcar o centro do limiar; axustar o nivel do limiar para que sexa inferior a 1/1000; Superficie para evitar que entre auga no oco do ascensor.

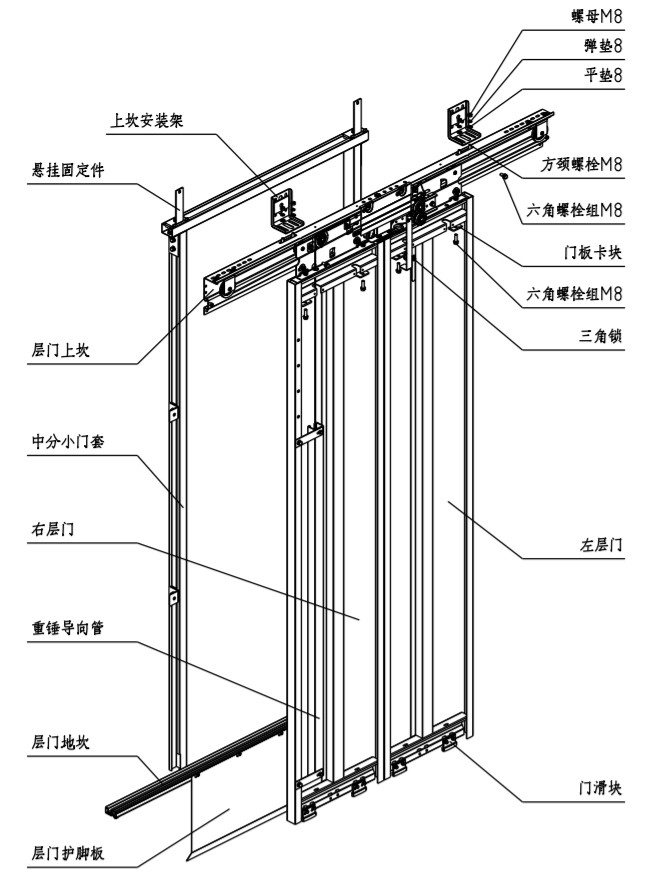

1.2. Monte a columna da tapa da porta e a porta da tapa da porta coas pezas de conexión e instale as pezas de fixación colgantes; coloque a porta no peitoril, axuste a verticalidade da columna da tapa da porta para que sexa inferior a 1/1000; o centro da tapa da porta sexa consistente co centro da medición da marca central do peitoril de entrada e saída; o tamaño do plano inferior da fronte da tapa da porta e o plano superior do peitoril é a altura neta da porta. Unha vez finalizado o axuste, bloquee a porca de brida M8. Despois de axustar o tamaño, fixe o conector da columna á parede.
1.3. Fixar o protector do pé da porta do corredor no limiar.
2. Instalación do dispositivo da porta de aterraxe

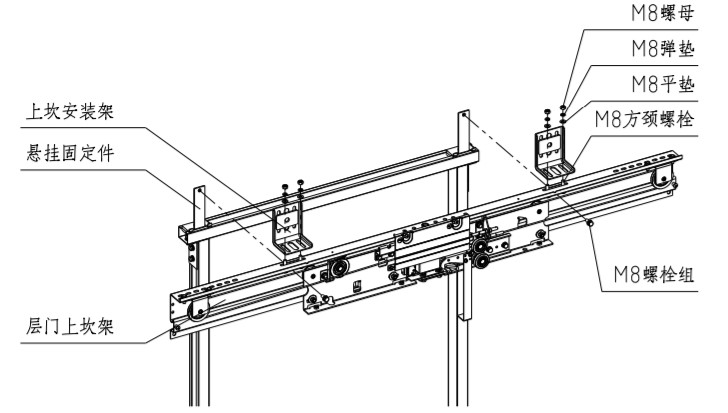

2.1. Aliñe o marco superior do limiar da porta do corredor coa lengüeta do extremo inferior da peza de fixación da suspensión e bloquee o marco superior do limiar e a peza de fixación da suspensión da porta do corredor mediante o grupo de parafusos M8*20.
2.2. Fixe a estrutura de montaxe do limiar superior á parede do oco do ascensor con parafusos de expansión ou parafusos que atraviesan a parede. A estrutura de montaxe do limiar superior e o limiar superior da porta do piso están conectados mediante parafusos de pescozo cadrado M8.
2.3. Axusta o limiar superior da porta de acceso á esquerda e á dereita para que o centro da porta estea aberto e o centro da entrada e a saída sexan consistentes.
2.4. Axuste a verticalidade do chan do dispositivo da porta de descanso. Axuste a verticalidade do chan do dispositivo da porta de descanso a ±0,5 mm trazando unha liña vertical ou tomando o limiar da porta da cabina como referencia.
2.5 Despois de revisar os principais parámetros da instalación do marco do peitoril nas seguintes portas de chan, aperte todos os parafusos de instalación:

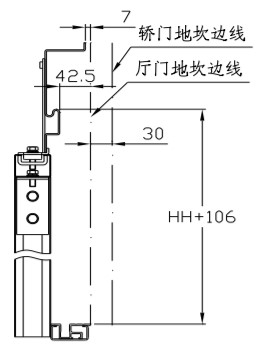

Altura do marco superior do limiar da porta do corredor: a distancia entre a superficie superior do carril guía do marco superior do limiar da porta do corredor e o limiar da porta do corredor é HH+106 mm;
O centro do marco superior do limiar da porta do corredor: a desviación entre o centro do marco superior do limiar da porta do corredor e o centro da entrada e saída é de ±1 mm;
A distancia entre o carril guía do limiar superior da porta de relanzo e o limiar da porta da cabina: a distancia entre o carril guía do limiar superior da porta de relanzo e o limiar da porta de relanzo é de 42,5 mm e a distancia desde o limiar da porta da cabina é de 72,5 mm.
